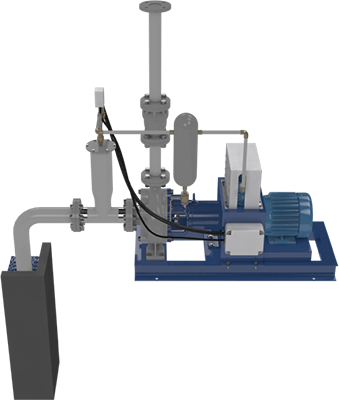

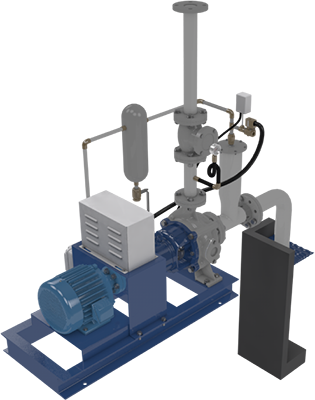

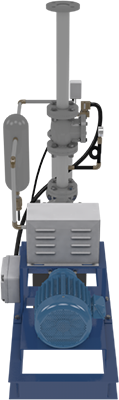

STRONG SELF-PRIMING PUMP EQUIPPED
WITH A BALL-CHECK TYPE INDEPENDENT
VACCUM SOURCE

볼 체크형 독립진공유닛 이용 강자흡식펌프

볼 체크형 독립진공유닛 이용 강자흡식펌프는 특허와 혁신제품인증은 물론,
9%의 낮은 인증률을 갖는 엄격한 NEP 인증 심사를 통과한
우수한 제품으로 마중물없이 진공을 형성하여 마지막까지
강력한 흡입력으로 유체를 이송하는 펌프입니다.
  • NEP 인증서

    NEP 인증서

  • 혁신제품 지정인증서

    혁신제품 지정인증서

선정표
모델(model) 구경(m) 토출량(m³/min) 전양정(m) 소요마력(kw)
ISNEP-50 50 0.2 ~ 0.95 10 ~ 40 1.5 ~ 5.5
ISNEP-80 80 1.0 ~ 1.2 17 ~ 40 3.7 ~ 15
ISNEP-100 100 1.6 ~ 1.7 17 ~ 70 7.5 ~ 37
ISNEP-125 125 2.2 ~ 2.5 17 ~ 62 11 ~ 55
ISNEP-150 150 3.8 ~ 4.0 17 ~ 70 18.5 ~ 75
ISNEP-200 200 5.0 ~ 6.3 16 ~ 70 18.5 ~ 150
ISNEP-250 250 9.0 ~ 12 22 ~ 60 75 ~ 220
ISNEP-300 300 15 ~ 20 18 ~ 27 110 ~ 160
ISNEP-350 350 20 ~ 28 18 ~ 25 132 ~ 220

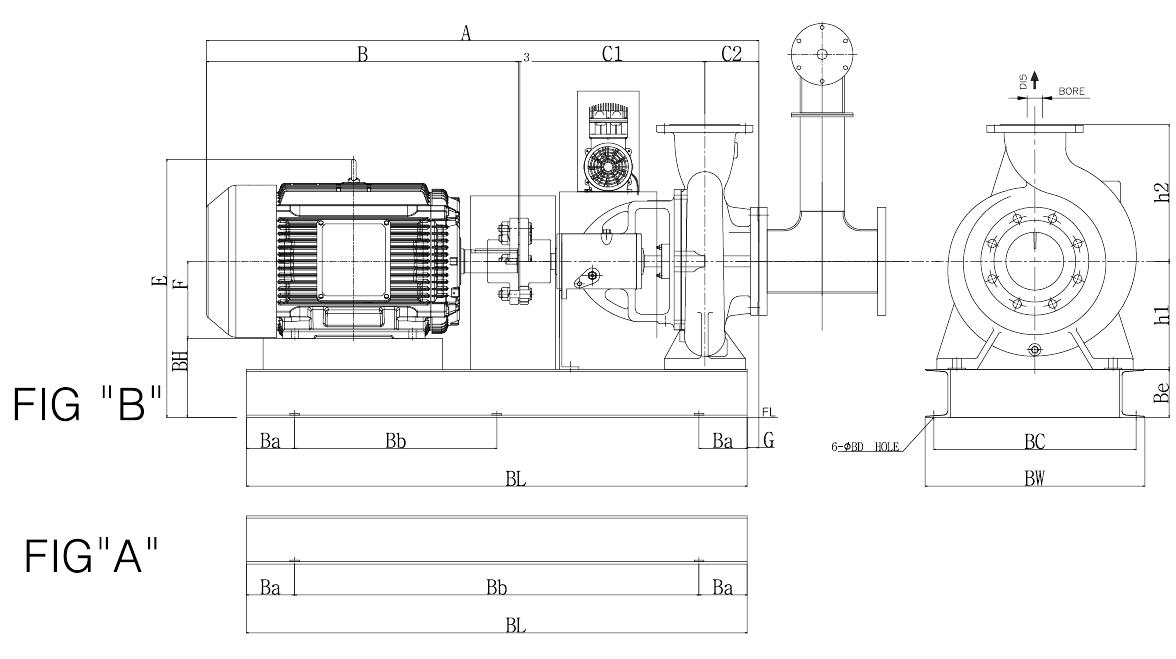

MODEL: ISNEP 볼 체크형 독립진공유닛 이용 강자흡식펌프 외형치수도

ISNEP 볼 체크형 독립진공유닛 이용 강자흡식펌프 외형치수도
OUT LINE OF DIMENSION

NAME PLATE 표시 MODEL : ISNEP 250E-215 (설명 예시: 250E : 흡입구경 250 토출구경200, 215: 동력 215HP)

PUMP MODEL FIG MOTOR (HP) PUMP & MOTOR DIMENSIONS (mm) COMMON BED 치수 (mm) WEIGHT(KG)
A B C1 C2 E F G H1 H2 Ba Bb BL BW BC Be Bh BD PUMP BED MOTOR
ISNEP
80A		 A 15 1213 615 470 125 553 160 30 225 280 120 960 1200 450 400 100 165 19 91 45 109
A 20 1257 659 553 160 30 120 960 1200 450 400 100 165 91 45 133
A 25 1267 669 571 180 30 120 960 1200 450 400 100 145 91 45 180
ISNEP
100A		 A 20 1257 659 470 125 578 160 30 250 315 120 960 1200 450 400 100 190 19 104 45 133
A 25 1267 669 596 180 30 120 960 1200 450 400 100 170 104 45 180
A 30 1265 667 606 180 30 120 960 1200 450 400 100 170 104 45 183
ISNEP
125A		 A 30 1280 667 470 140 606 180 45 250 315 120 960 1200 450 400 100 170 19 120 45 183
A 40 1325 712 606 180 45 120 960 1200 450 400 100 170 120 45 211
A 50 1455 842 641 200 45 120 1060 1300 450 400 100 150 120 47 274
ISNEP
150D		 A 40 1325 712 530 140 661 180 25 280 355 125 1060 1300 570 510 125 225 19 124 50 211
B 50 1455 842 696 200 30 125 525 1330 560 500 155 235 124 50 274
B 60 1455 842 696 200 30 125 525 1330 560 500 155 235 124 50 293
ISNEP
150E		 B 75 1568 865 560 140 720 225 45 315 400 125 575 1400 570 510 125 215 23 202 65 350
B 100 1618 915 789 250 45 125 575 1400 610 550 125 190 202 67 485
B 130 1763 1060 833 280 45 125 640 1530 610 550 125 160 202 69 750
ISNEP
200D		 B 60 1552 824 565 160 705 200 55 315 400 125 570 1400 610 550 125 240 23 174 98 282
B 75 1567 889 830 225 55 125 570 1400 610 550 125 215 179 98 282
B 100 1642 914 892 250 55 125 575 1400 610 550 125 190 179 98 365
ISNEP
200E		 B 100 1747 914 670 160 892 250 55 315 460 200 575 1550 680 620 125 190 23 227 104 490
B 120 1878 954 892 250 55 200 575 1550 680 620 125 160 227 104 550
B 150 1907 1074 967 280 55 200 625 1650 680 620 125 160 227 116 690
ISNEP
250D		 B 100 1759 964 715 200 975 250 90 350 450 150 700 1700 650 580 150 250 23 397 165 510
B 120 1887 964 975 250 90 150 700 1700 650 580 150 250 397 165 550
B 150 1986 1039 1030 280 90 150 700 1700 650 580 150 250 397 165 590
ISNEP
250E		 B 215 1986 1092 710 200 1059 280 70 370 500 200 850 2100 680 620 162 217 23 445 167 690
B 270 2191 1063 1059 315 70 200 850 2100 680 620 162 217 445 182 1090
B 300 2191 1268 1059 315 70 200 750 1900 680 620 162 217 445 197 1090
ISNEP
300A		 B 180 2270 1115 720 250 1092 280 110 400 570 150 850 2000 750 700 150 280 23 434 207 810
B 215 2428 1270 1092 315 110 150 900 2100 750 700 150 247 434 214 1090
B 250 2428 1270 1092 315 110 150 900 2100 750 700 150 247 434 214 1090

NOTE : 외형도면의 치수는 특수한 경우 변경이 될 수가 있습니다 (구매시 승인도면에 의거 제작도 가능함)

MODEL: ISNEP 볼 체크형 독립진공유닛 이용 강자흡식펌프 외형치수도

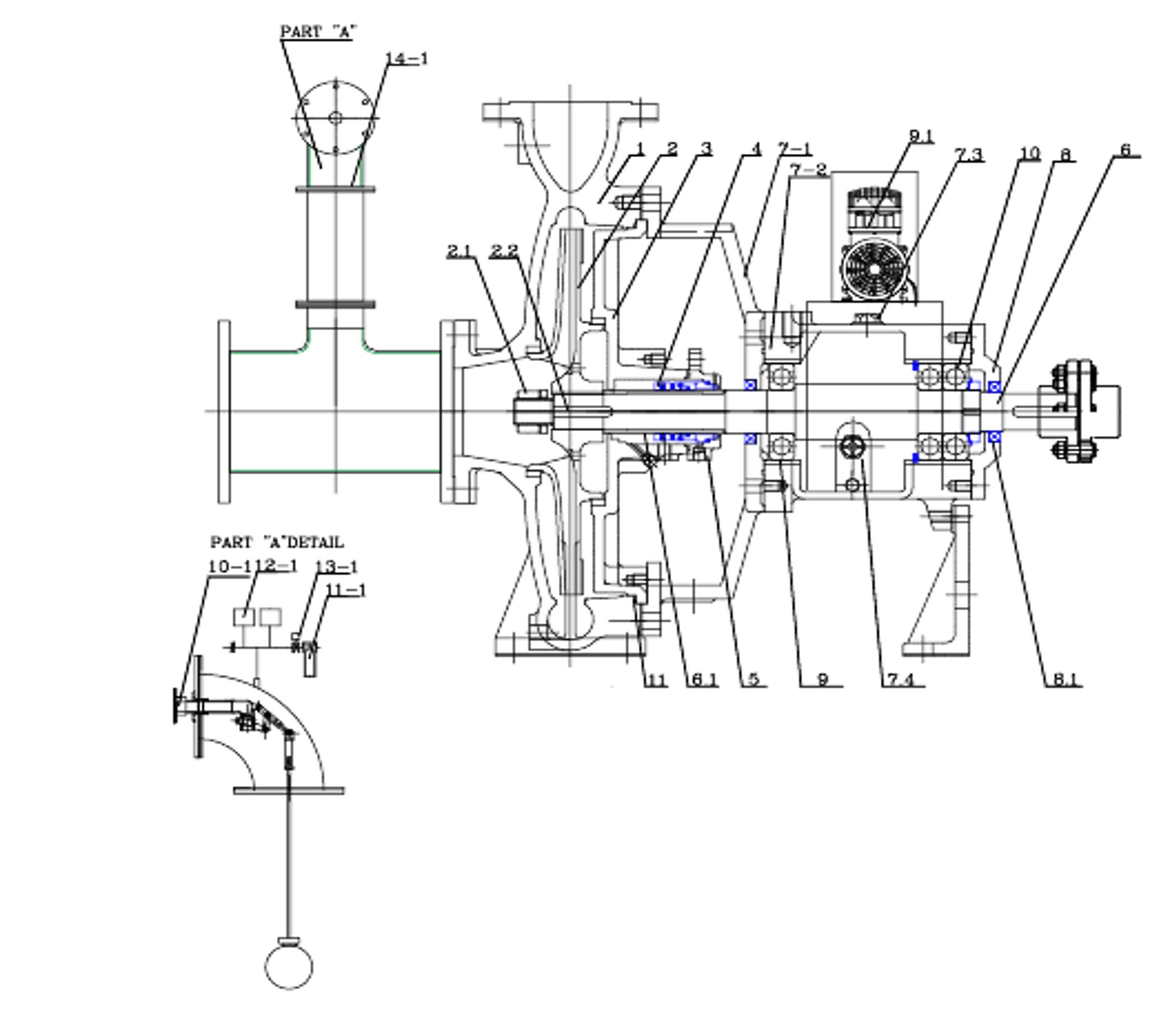

SECTIONAL PART DRAWING & NAME OF PART

ISNEP 볼 체크형 독립진공유닛 이용 강자흡식펌프 외형치수도
P/N
(부품 번호)		 부품명
(NAME)		 수량
(Q.TY)		 재료
(MATERIAL)		 주문 코드
(Order Code)
12.1 DIGITAL GAUGE 2 24V,PSAN-VO1C
11.1 AIR STRANER 2 PVC+FILTER
10.1 SUCTION BALL CHECK 1 SUS304
9.1 VACUUM UNIT 1 1PH*2HP*220V
8.1 OIL SEAL(Φ60*90*12) 2 SILICON
7.4 OIL GAGE 1 ZIVE ALLOY
7.3 OIL CAP 1 STS304
6.1 SLEEVE(Φ55*120L) 1 STS304
13.1 SOLVALVE(15A) 1 BRC2
14.1 SUCTION UNIT 1 SUS304
12 PUMP ASSEMBLY 1 ISNEP
11 CASING 0-RING 1 VITON
10 BEARING(R) 2 STB2
9 BEARING(T) 1 STB2
8 BEARING COVER 1 GC200
7-2 BEARING HOUSING 1 GC200
7-1 ADAPTER 1 GC200
6 SHAPT (o75*620L) 1 STS304
5 SEAL COVER 1 STS304
4 MACHANICAL SEAL 1 TC:CA(o55)TYPE SIA)
3 STUFFING BOX 1 SSC13
2.2 IMPELLER KEY 1 STS304
2.1 IMPELLER NUT 1 STS304
2 IMPELLER 1 2SSC13
1 CASING 1 SSC13
재질
부품명 기본재질(Standard) 옵션재질(Option)
케이싱 (Casing) SSC13 SSC14, SSC16
임펠러 (Impeller) SSC13 SSC14, SSC16
주축 (Shaft) STS304 STS316, STS316L
축봉장치 (Sealing) M/S
용도
  • 일반산업용(해수, 화학액, 기름, 알카리, 공업용수)
  • 석유화학공업용(내산용)
  • 가정용수, 급수시설 및 빌딩용수처리용
  • 냉난방순환용
  • 관개 및 선박용
  • 스프링클러, 위생용
  • 농수용
  • 화학공업용(Chemical industry)

  • 석유정제공업용(Petroleum Refineries)
  • 석유화학공업용(The Petrochemical industry)
  • 기타산업용(Other Various industries)
  • 상하수도용
  • 발전소용
  • 송배수용
  • 폐수처리용
  • 하수처리용
볼 체크형 독립진공유닛 이용 강자흡식펌프의 특징
고진공강력한 자흡력
마중물없이 진공유니트를 이용한 흡입배관 내 진공형성
최대 진공도 650mmhg
이물질 유입방지 및 공기 배출 기술로 강력한 자흡력 유지
고용량 및 고농도, 고점성의 액체 이송
정확성흡입 토출의 자동화
디지털센서(게이지) 방식의 신호전달로 정확한 진공생성과 자동 흡입, 토출이 가능
원하는 진공설정값으로 계속적으로 일정한 진공도 유지가능
이동성일체식구성
진공탱크나 진공밸브 등 부속장치 불필요
협소 장소의 펌프 설치 및 펌프 이동의 자유로움
유지보수저비용 관리
간편한 분해조립으로 미숙련자의 자가보수와 정비가 가능
(펌프 내부 크리닝 작업 및 부품교환)
펌프 구조의 단순화 작업으로 관리비 절감
부품의 표준화로 호환성 강화
기타
산업환경, 이송유체, 용량 등을 모두 고려한 맞춤제작
볼 체크형 독립진공유닛 이용 강자흡식펌프의 운전과정

  1. 전원 ON

  2. 수위레벨신호

    수위를 감지하여,
    판넬로 작동신호를 보냄

  3. 진공유니트 가동

    차오르는 유체를 통해,
    진공탱크 안의 스텐볼을 부상시킴

  4. 전자 체크밸브OFF

    부상한 스텐볼이 체크밸브를 닫음
    배관내 이물질 및 공기 유입방지

  5. 흡입체크 볼 탱크 AIR 배출

    배관에 있는 AIR 배출로
    인한 진공형성

  6. 진공디지털센서 (게이지) 작동

    설정한 진공도에 맞게 배관내의
    진공도를 감지하여 판넬에 전달

  7. 진공유니트 정지

  8. 펌프작동 AUTO ON

    판넬의 신호를 받아 유체이송
