VACUUM SELF-PRIMING PUMP

진공강자흡식 펌프

  • 펌프 내 최초 만수만 하면 독특한 진공설계로 인해
    항상 최적화된 진공상태를 유지시키며,
    잔여량 없이 100% 이송하는 펌프
  • 제품의 호환성이 뛰어나,
    거의 모든 타사펌프의 대체가 가능한 펌프
  • 펌프의 조립, 분해가 비교적 간단하여, 소모품 교환 및 슬러지 제거 등 간단한 자가정비 및 유지보수가 가능한 펌프
  • 연질유체 이송의 경우, 슬러지 이송 가능
  • 수면 위 부유물, 스컴, 오일제거가능(스키머결합)
선정표
구경(m) 토출량(㎥/min) 전양정(m) 소요동력(hp)
25 0.05 5~10 1~2
40 0.1 8~12 2~3
50 0.2 13~16 3~5
65 0.3 14~18 7.5~15
80 0.6 14~20 10~20
용 도
  • 낙농업용, 유제품, 일반 식품 공업
  • 맥주, 양조, 기타, 식료 관계업
  • 의약, 화장품, 화학 관련 프로세스
  • C.I.P. 회수용, 응축수 이송용 (CONDENSATING WATER FEEDING)
  • 지하탱크 청소용 (SLUDGE CLEANING)
  • DRUM 내의 유체 이송용

  • 탱크내 잔여량 제거용
  • 점성액체 흡입용- 농약원료, 에탈렌 글리콘 등
  • 비중이 낮은 액체 용제 – 알코올, 암모니아, 용제 등
  • 바닷물, 일반급수용
  • 고추장, 오일 등 점성 액체
  • 흡입진공이 우수함으로 초기 진공용으로 적합
진공강자흡식 펌프의 운전과정
  1. 진공생성과정

    진공생성과정

  2. 흡입과정

    흡입과정

  3. 압축과정

    압축과정

  4. 송출과정

    송출과정

배관라인에 이물질 없이
진공상태로 100% 유체이송

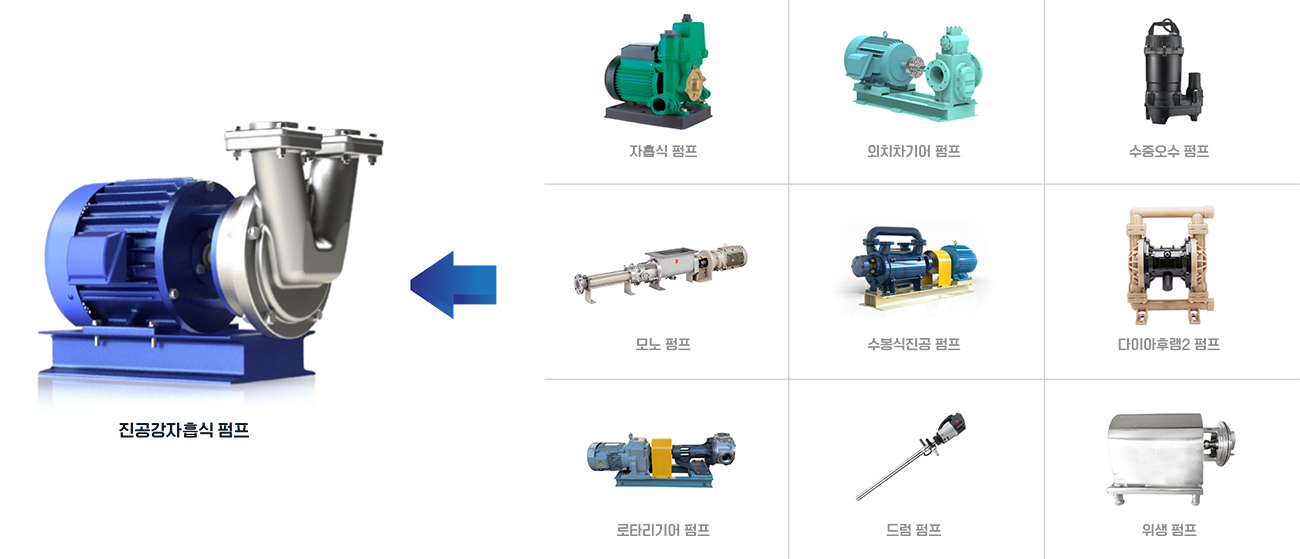

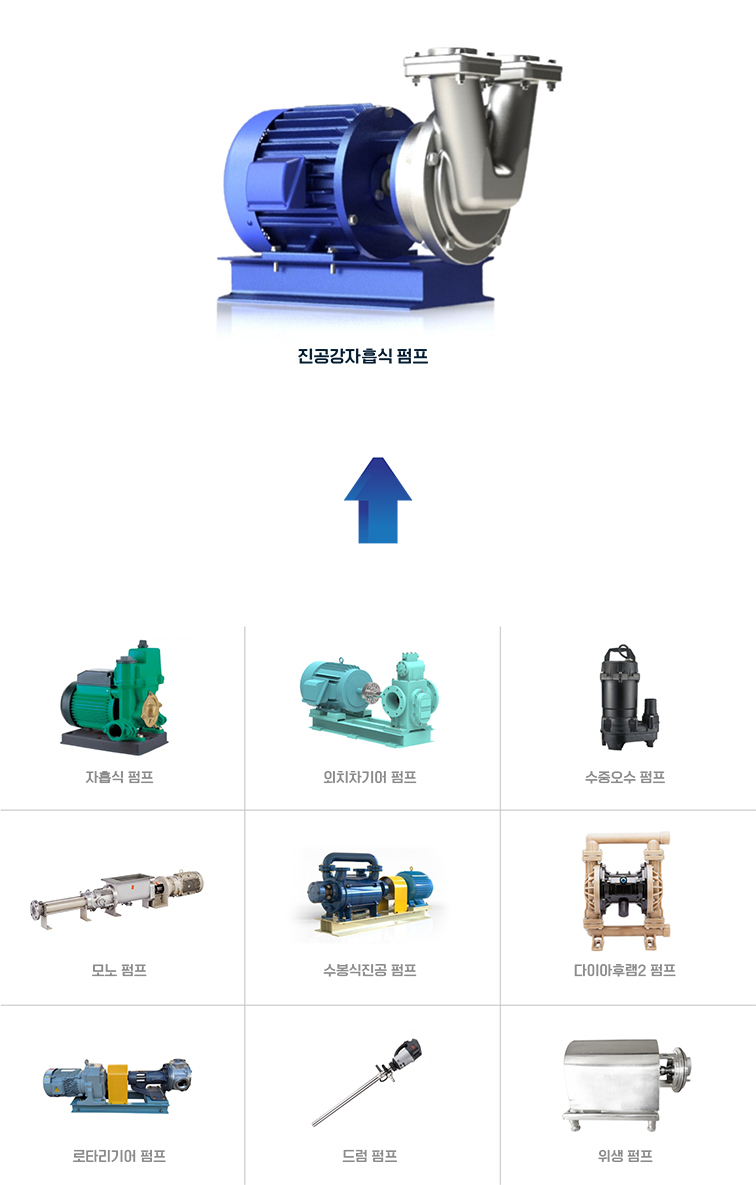

진공강자흡식 펌프의 대체 가능 펌프

SKIMMER

스키머

  • 진공강자흡식 펌프와 결합하여 사용되는 수면 부상식 제품으로
    자유롭게 떠 다니며, 수면 위의 부유물, 스컴, 오일 등을 강제적으로
    흡입하여 이송하는 제품
  • 최대 5M까지 수면높이의 조정 없이 부착된 흡입촉진판을 이용해,
    수면 위 강력한 소용돌이 흡입으로 물의 흡입량은 줄이고, 대량의
    오일이나 불순물은 흡입되게 설계한 제품
  • 필요한 경우, 스트레나로 큰 부유물질을 차단시켜 흡입구의 막힘을
    최소화 하는 제품
  • 공공하수처리장 및 오폐수 처리장의 침전물, 호수 등의 부유물,
    스컴 찌꺼기를 회수하는 제품
적용오일

유압유, 윤활유, 원유, 벙커C, 세척유, 식물성 OIL, 방청유, 부상물 등

적용범위

하천, 호수, 폐수처리장의 OIL 및 거품제거

사용방법

진공강자흡식펌프와 결합하여 사용
